高壓拉閘桿實驗周期、型號規格和操作順序
發布時間：2021-05-21 作者：金能電力 來源：www.greensheetbiz.com 點擊:
高壓拉閘桿的檢驗周期
高壓拉閘桿的試驗周期為1年一次。610千伏的加44千伏電壓；35154千伏的加四倍相電壓；220千伏的加三倍相電壓；試驗時間為5分鐘。

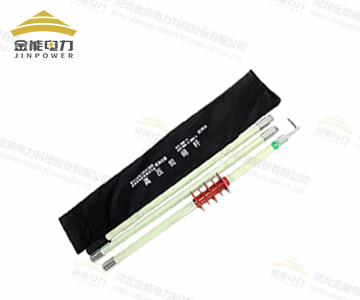

高壓拉閘桿型號規格
（1）10KV高壓拉閘桿（令克棒，高壓令克棒，高壓拉閘桿，絕緣操作桿）
技術要求：有效絕緣長度：2100mm 金屬端部接頭長度：70mm 握手部分：600mm 金屬中間接頭總長度：270mm 節數：3 外徑尺寸：32mm 總長：3040mm；
（2）35KV高壓拉閘桿（令克棒，高壓令克棒，高壓拉閘桿，絕緣操作）
技術要求：有效絕緣長度：2990mm 金屬端部接頭長度：70mm 握手部分：700mm 金屬中間接頭總長度：280mm 節數：3 外徑尺寸：36mm 總長：4040mm；
（3）110KV高壓拉閘桿（令克棒，高壓令克棒，高壓拉閘桿，絕緣操作）
技術要求：有效絕緣長度：3880mm 金屬端部接頭長度：70mm 握手部分：700mm 金屬中間接頭總長度：370mm 節數：3 外徑尺寸：36mm 總長：5020mm；
（4）220KV高壓拉閘桿（令克棒，高壓令克棒，高壓拉閘桿，絕緣操作）
技術要求：有效絕緣長度：4660mm 握手部分：900mm 金屬端部接頭長度：70mm 金屬中間接頭總長度：350mm 外徑尺寸：36mm 節數：3 總長：5980mm；
高壓拉閘桿操作順序
(1)停電拉閘操作必須按照斷路器-負荷側隔離開關-母線側隔離開關的順序依次操作。
(2)送電合閘操作應按與上述相反的順序進行。
(3)嚴防帶負荷拉合隔離開關
高低壓配電室的停送電順序：
送電時：先送電源側再送負荷側
送電 高壓電源-----高壓出線-----地壓進線----低壓出線------負載
停電時：先停負荷側再停電源側
停電 負載 -----低壓出線----地壓進線-----高壓出線------ 高壓電源
帶有低壓負荷的室內配電場所稱為配電室，主要為低壓用戶配送電能，設有中壓進線（可有少量出線）、配電變壓器和低壓配電裝置。10kV及以下電壓等級設備的設施，分為高壓配電室和低壓配電室。高壓配電室一般指6kV－10kV高壓開關室；低壓配電室一般指10kV或35kV站用變出線的400V配電室。
